Stacked bar chart

To render a stacked bar series, use series Type as StackingBar.

@using Syncfusion.Blazor.Chart3D

<SfChart3D WallColor="transparent" EnableRotation="true" RotationAngle="7" TiltAngle="10" Depth="100">
    <Chart3DPrimaryXAxis ValueType="Syncfusion.Blazor.Chart3D.ValueType.Category"></Chart3DPrimaryXAxis>

    <Chart3DSeriesCollection>
        <Chart3DSeries DataSource="@MedalDetails" XName="X" YName="YValue" Type="Chart3DSeriesType.StackingBar">
        </Chart3DSeries>
        <Chart3DSeries DataSource="@MedalDetails" XName="X" YName="YValue1" Type="Chart3DSeriesType.StackingBar">
        </Chart3DSeries>
    </Chart3DSeriesCollection>
</SfChart3D>

@code{
    public class Chart3DData
    {
        public string X { get; set; }
        public double YValue { get; set; }
        public double YValue1 { get; set; }
    }

    public List<Chart3DData> MedalDetails = new List<Chart3DData>
	{
        new Chart3DData { X = "USA", YValue = 46, YValue1 = 56 },
        new Chart3DData { X = "GBR", YValue = 27, YValue1 = 17 },
        new Chart3DData { X = "CHN", YValue = 26, YValue1 = 36 },
        new Chart3DData { X = "UK", YValue = 56, YValue1 = 16 },
        new Chart3DData { X = "AUS", YValue = 12, YValue1 = 46 },
        new Chart3DData { X = "IND", YValue = 26, YValue1 = 16 },
        new Chart3DData { X = "DEN", YValue = 26, YValue1 = 12 },
        new Chart3DData { X = "MEX", YValue = 34, YValue1 = 32 }
    };
}

Blazor Stacked Bar 3D Chart

Stacking group

To group the stacked bar, the StackingGroup property can be used. The columns with same group name are stacked on top of each other.

@using Syncfusion.Blazor.Chart3D

<SfChart3D WallColor="transparent" EnableRotation="true" RotationAngle="7" TiltAngle="10" Depth="100">
    <Chart3DPrimaryXAxis ValueType="Syncfusion.Blazor.Chart3D.ValueType.Category"></Chart3DPrimaryXAxis>

    <Chart3DSeriesCollection>
        <Chart3DSeries DataSource="@DataSource" StackingGroup="Group1" XName="X" YName="YValue" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
        <Chart3DSeries DataSource="@DataSource" StackingGroup="Group1" XName="X" YName="YValue1" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
        <Chart3DSeries DataSource="@DataSource" StackingGroup="Group2" XName="X" YName="YValue2" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
    </Chart3DSeriesCollection>
</SfChart3D>

@code{
    public class Chart3DData
    {
        public string X { get; set; }
        public double YValue { get; set; }
        public double YValue1 { get; set; }
        public double YValue2 { get; set; }
    }

    public List<Chart3DData> DataSource = new List<Chart3DData>
	{
        new Chart3DData { X = "USA", YValue = 46, YValue1 = 56, YValue2 = 26 },
        new Chart3DData { X = "GBR", YValue = 27, YValue1 = 17, YValue2 = 37 },
        new Chart3DData { X = "CHN", YValue = 26, YValue1 = 36, YValue2 = 56 },
        new Chart3DData { X = "UK", YValue = 56, YValue1 = 16, YValue2 = 36 },
        new Chart3DData { X = "AUS", YValue = 12, YValue1 = 46, YValue2 = 26 },
        new Chart3DData { X = "IND", YValue = 26, YValue1 = 16, YValue2 = 76 },
        new Chart3DData { X = "DEN", YValue = 26, YValue1 = 12, YValue2 = 42 },
        new Chart3DData { X = "MEX", YValue = 34, YValue1 = 32, YValue2 = 82 }
    };
}

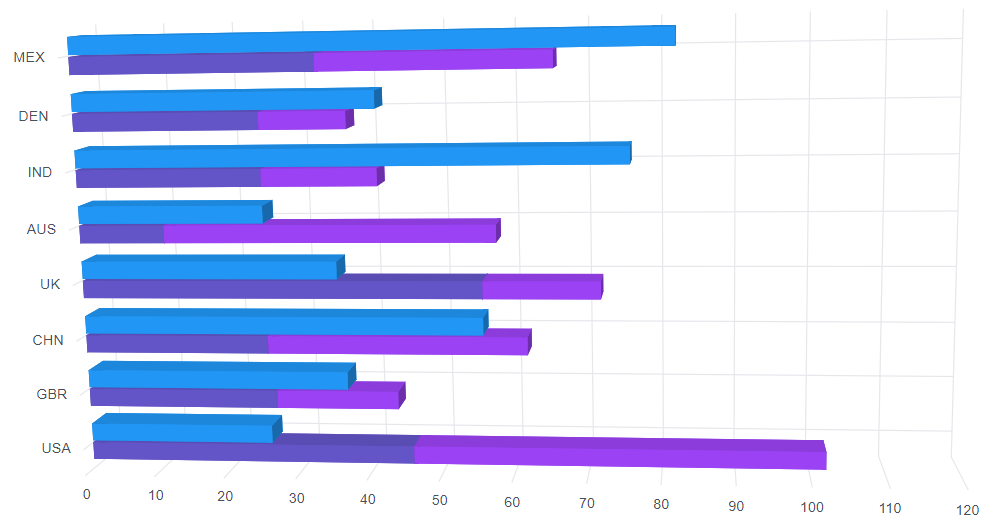

Grouping in Blazor Stacked Bar 3D Chart

Cylindrical column chart

To render a cylindrical stacked bar chart, set the ColumnFacet property to Cylinder in the chart series.

@using Syncfusion.Blazor.Chart3D

<SfChart3D WallColor="transparent" EnableRotation="true" RotationAngle="7" TiltAngle="10" Depth="100">
    <Chart3DPrimaryXAxis ValueType="Syncfusion.Blazor.Chart3D.ValueType.Category"></Chart3DPrimaryXAxis>

    <Chart3DSeriesCollection>
        <Chart3DSeries DataSource="@DataSource" XName="X" YName="YValue" ColumnFacet="Chart3DShapeType.Cylinder" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
        <Chart3DSeries DataSource="@DataSource" XName="X" YName="YValue1" ColumnFacet="Chart3DShapeType.Cylinder" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
        <Chart3DSeries DataSource="@DataSource" XName="X" YName="YValue2" ColumnFacet="Chart3DShapeType.Cylinder" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
    </Chart3DSeriesCollection>
</SfChart3D>

@code{
    public class Chart3DData
    {
        public string X { get; set; }
        public double YValue { get; set; }
        public double YValue1 { get; set; }
        public double YValue2 { get; set; }
    }

    public List<Chart3DData> DataSource = new List<Chart3DData>
	{
        new Chart3DData { X = "USA", YValue = 46, YValue1 = 56, YValue2 = 26 },
        new Chart3DData { X = "GBR", YValue = 27, YValue1 = 17, YValue2 = 37 },
        new Chart3DData { X = "CHN", YValue = 26, YValue1 = 36, YValue2 = 56 },
        new Chart3DData { X = "UK", YValue = 56, YValue1 = 16, YValue2 = 36 },
        new Chart3DData { X = "AUS", YValue = 12, YValue1 = 46, YValue2 = 26 },
        new Chart3DData { X = "IND", YValue = 26, YValue1 = 16, YValue2 = 76 },
        new Chart3DData { X = "DEN", YValue = 26, YValue1 = 12, YValue2 = 42 },
        new Chart3DData { X = "MEX", YValue = 34, YValue1 = 32, YValue2 = 82 }
    };
}

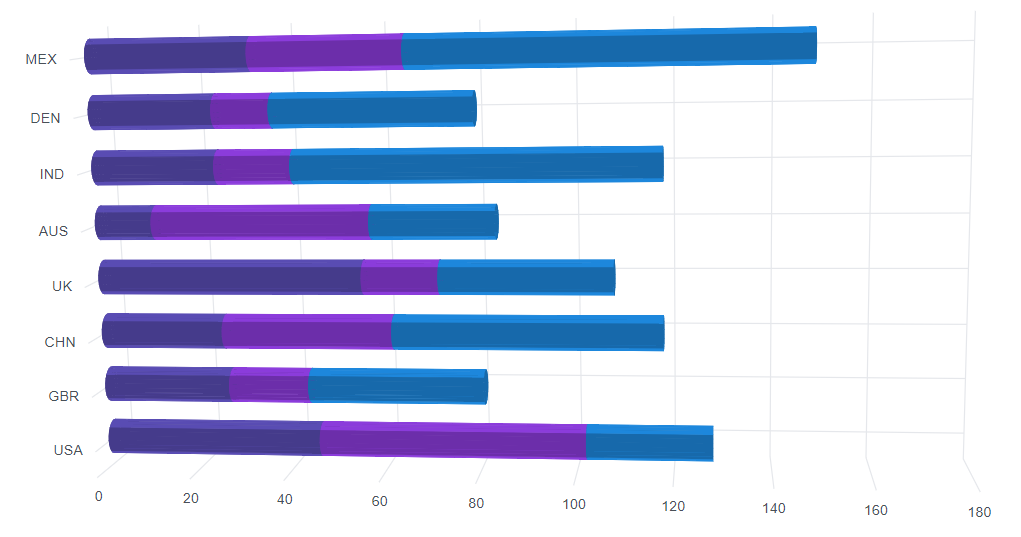

Blazor Cylindrical Bar 3D Chart

Series customization

The following properties can be used to customize the Stacked Bar series.

  • Fill – Specifies the color of the series.
  • Opacity – Specifies the opacity of the Fill color.
@using Syncfusion.Blazor.Chart3D

<SfChart3D WallColor="transparent" EnableRotation="true" RotationAngle="7" TiltAngle="10" Depth="100">
    <Chart3DPrimaryXAxis ValueType="Syncfusion.Blazor.Chart3D.ValueType.Category"></Chart3DPrimaryXAxis>

    <Chart3DSeriesCollection>
        <Chart3DSeries DataSource="@DataSource" XName="X" YName="YValue" Fill="#A1650A" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
        <Chart3DSeries DataSource="@DataSource" XName="X" YName="YValue1" Fill="#8E255E" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
        <Chart3DSeries DataSource="@DataSource" XName="X" YName="YValue2" Fill="#0364DE" Type="Chart3DSeriesType.StackingBar"></Chart3DSeries>
    </Chart3DSeriesCollection>
</SfChart3D>

@code {
    public class Chart3DData
    {
        public string X { get; set; }
        public double YValue { get; set; }
        public double YValue1 { get; set; }
        public double YValue2 { get; set; }
    }

    public List<Chart3DData> DataSource = new List<Chart3DData>
    {
        new Chart3DData { X = "USA", YValue = 46, YValue1 = 56, YValue2 = 26 },
        new Chart3DData { X = "GBR", YValue = 27, YValue1 = 17, YValue2 = 37 },
        new Chart3DData { X = "CHN", YValue = 26, YValue1 = 36, YValue2 = 56 },
        new Chart3DData { X = "UK", YValue = 56, YValue1 = 16, YValue2 = 36 },
        new Chart3DData { X = "AUS", YValue = 12, YValue1 = 46, YValue2 = 26 },
        new Chart3DData { X = "IND", YValue = 26, YValue1 = 16, YValue2 = 76 },
        new Chart3DData { X = "DEN", YValue = 26, YValue1 = 12, YValue2 = 42 },
        new Chart3DData { X = "MEX", YValue = 34, YValue1 = 32, YValue2 = 82 }
    };
}

Blazor Stacked Bar 3D Chart with Custom Series
